schéma cx 2400 IE

[daniel11]

Bonsoir
je cherche un schéma électrique
pour une CX 2400 IE de 79
c'est une boite automatique
merci
Daniel

[claude]

Je risque de n'avoir que celui de la 2500 Gti.
Finalement non j'ai du 2400 i.

[nordahl]

Bonsoir
je cherche un schéma électrique
pour une CX 2400 IE de 79
c'est une boite automatique
merci
Daniel

AM79 ou de 1979 ? car la boite auto c'est AM80 en ZF

j'ai les schemas a la maison faut juste me le rappeler souvent pour que je les scan ...

[daniel11]

Bonjour
j'ai reçu les schéma de Claude
je pense que c'est bon
c'est juste pour voir les connections des injecteurs
elle démarre et elle s'arrête
j'ai contrôler les relais
mais malgré cela elle ne veut rien savoir
démarre uniquement avec le départ a froid
Daniel

[nordahl]

si uniquement le depart a froid, controle le relais double sous le phare gauche

la dessus c'est lui qui commande tout l'injection et la pompe a essence, une fois le moteur en marche .

des fois suffit d'avoir aussi le raccord carré ( couleur blanc et deux fils bleu ) qui vient de la batterie qui est debranché ou mal connecté et comme c'est l'alimentation de l'injection .

[daniel11]

quelle est le voltage de l'injecteur
9v ou plus
merci
Daniel

[daniel11]

Bonsoir
avant elle démarrer avec le départ a froid
maintenant plus rien
pas d'allumage au bougies
tout les relais on était contrôler et ils sont bon
Daniel

[nordahl]

si pas d'allumage , pas d'injection

controle ton contacteur de clef , c'est un classique aussi

[claude]

controle le relais double sous le phare gauche
la dessus c'est lui qui commande tout l'injection et la pompe a essence, une fois le moteur en marche .

T'as vu Daniel si je suis bon, je te l'avais dit ! !

[daniel11]

Bonjour
je n'ai toujours pas démarre la voiture
tout contrôler
mais pas d'alimentation au injecteurs (6v)
cela peut-il venir du calculateur
j'ai tester l'arrivé sur les connections j'ai 6v
a combien les injecteurs s'ouvre t'il
ou comment tester le calculateur
Daniel

[nordahl]

salut
controler quoi ? car comme tu dit avoir tout controler ...

car tout cela fait beaucoup de chose !!!

premiere etape as tu de l'allumage ? , si pas d'allumage pas d'injection .
elle pete avec un peu d'essence dans la tubulure ?

premiere etape as tu touché a la batterie recement ?

il faut savoir que les injecteurs sont derrieres des resistances , donc normal que tu es du 6 volts , ils s'ouvre pas une mise a la masse du calculteurs .

fait moi une belle photo de ton compartiment moteur , et de ta plaque chassis, et je te scan toutes les schemas de ta voiture dans moins d'une semaine

Autre chose la dessus , le calculateur n'est jamais en cause a 99.9 %

[nordahl]

Hébergé par Imagesia, le meilleur hébergeur d'images du net !

Hébergé par Imagesia, le meilleur hébergeur d'images du net !

Hébergé par Imagesia, le meilleur hébergeur d'images du net !

Hébergé par Imagesia, le meilleur hébergeur d'images du net !

[olive]

Salut,
il va falloir que l'on s'occupe de filer les DTAV CX à BK23!, ce serais un beau cadeau aux possesseurs de cx...

[daniel11]

Bonjour
merci pour les plans
la CX appartient a un ami
je lui ai dit de contrôler

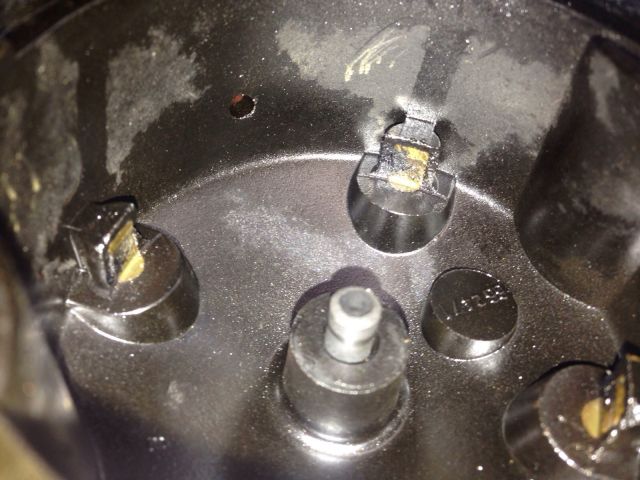

la tète d'allumeur et le rotor
d'après les photos je lui ai dit de changer le tout
l'allumeur

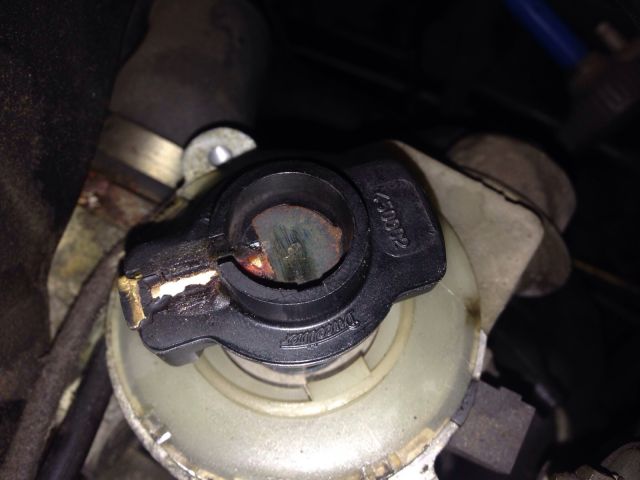

voila comment est le doit comment veut il que cela marche



il a commander les pièces

Daniel

[daniel11]

il a changer
la tète de l'allumeur et le doigt
par des neuf
et toujours pareil
elle démarre que avec le départ a froid
il a dit qu'il a démarrer avec des pinces de démarrage
Daniel
